宝珠砂介绍

首页

/

宝珠砂应用

全部分类



宝珠砂应用

分类：宝珠砂介绍
发布时间：2022-02-26 10:45:53
访问量：0

概要:

详情

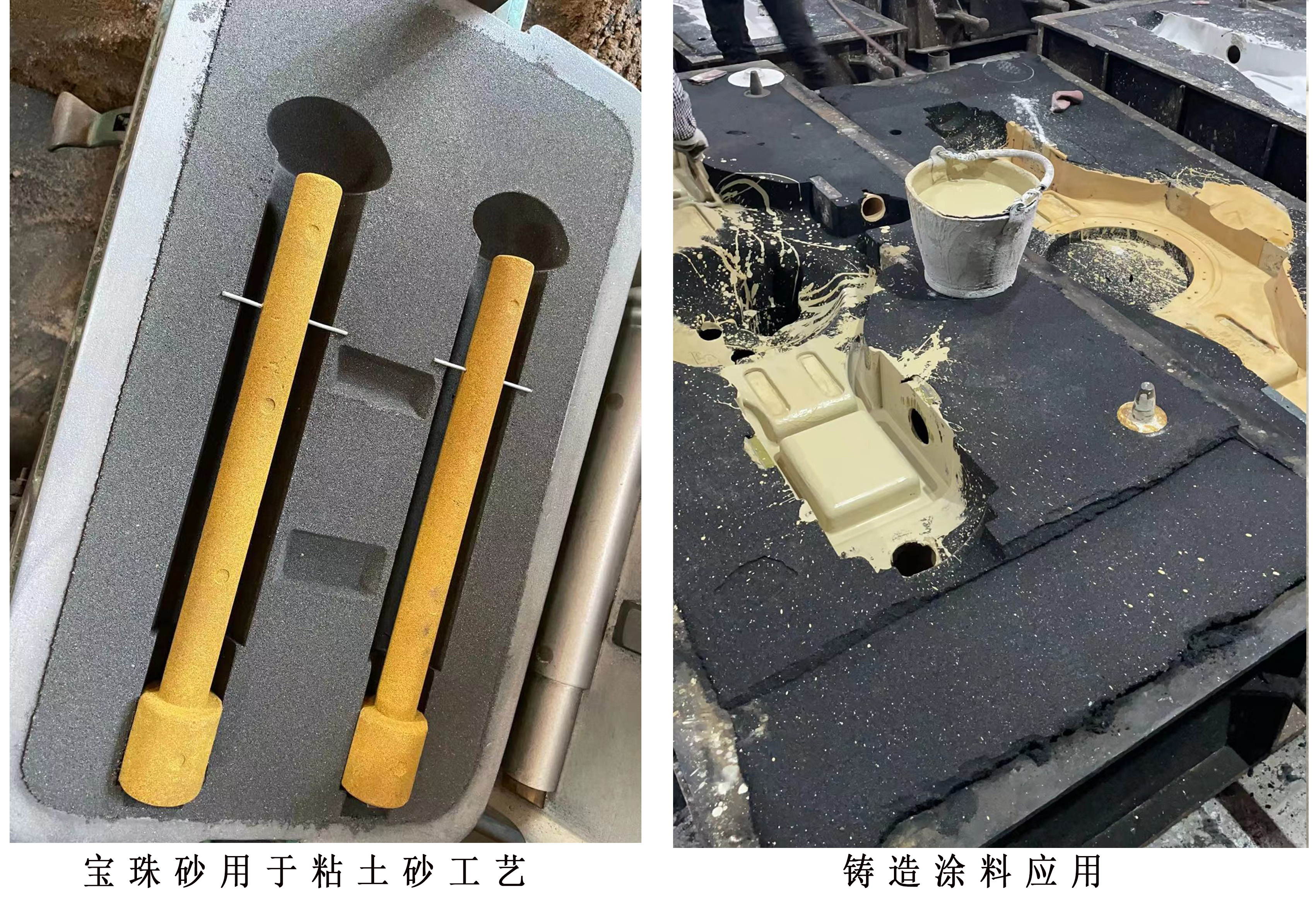

目前，宝珠砂广泛应用于树脂砂（呋喃树脂、酚醛树脂）、水玻璃砂（有机脂、CO2 硬化）、覆膜砂。适于各种金属铸件，如：碳钢、合金钢（高猛钢、高络铸铁），铸铁、铸铜等。

1) 呋喃树脂造型
利用呋喃树脂将宝珠砂和大林砂分别加入1.2%的呋喃树脂和40%重量的呋喃树脂的固化剂，固化时间按1、2、3、4、5、24小时排列检测，测试随时间变化的抗拉强度（用 "8" 字试块）如表所示。

型砂	抗拉强度kg/cm2							填充密度
	时间	1	2	3	4	5	24
宝珠砂		8.6	16.5	19.2	21.4	22.7	27.5	2.03
大林砂		6.6	12.3	13.3	14.7	15.6	17.9	1.5

从上表中可知，宝珠砂用呋喃树脂做粘接剂时，其硬化速度比硅砂要快，且同样的树脂加入量，强度提高也很多，特别是24h放置后的抗拉强度，比硅砂提高了53.6%, 可见，宝珠砂用呋喃树脂时不仅可减少树脂的加入量，降低成本（树脂约1.2万元/吨），也能提高生产效率。

2) 酚醛树脂做覆膜砂造型、制芯
利用宝珠砂的抗拉强度高以及发气量低等特性，通过脂覆膜后可制作耐高温、低膨胀、易溃散、高强度、低发气量的覆膜砂。对于特别复杂类芯子，还可解决射不实的问题。

3) 碱性酚醛树脂造型、制芯
碱性酚醛树脂宝珠砂与标准砂抗拉强度对比表

宝珠砂	粘结剂		固化剂		可使用时间/min	起模时间/min	抗拉强度/Mpa
	型号	加入量	型号	加入量			2h	4h	24h
50- 100	123	1.5%	142	30%	16		0.8	1.2	1.8
40-70	123	1.5%	142	30%	17		0.8	1.1	1.7
标准砂	123	3.0%	142	30%	16	23	0.7	1.05	1.45

4）水玻璃造型
在宝珠砂中加3-5%的水玻璃，混砂，把混制好的水玻璃宝珠砂先填充于易粘砂部位A处，其余部位再填充水玻璃石英砂，硬化后施涂。浇注后，铸件易清理，表面光洁度高，起到防粘砂的作用。

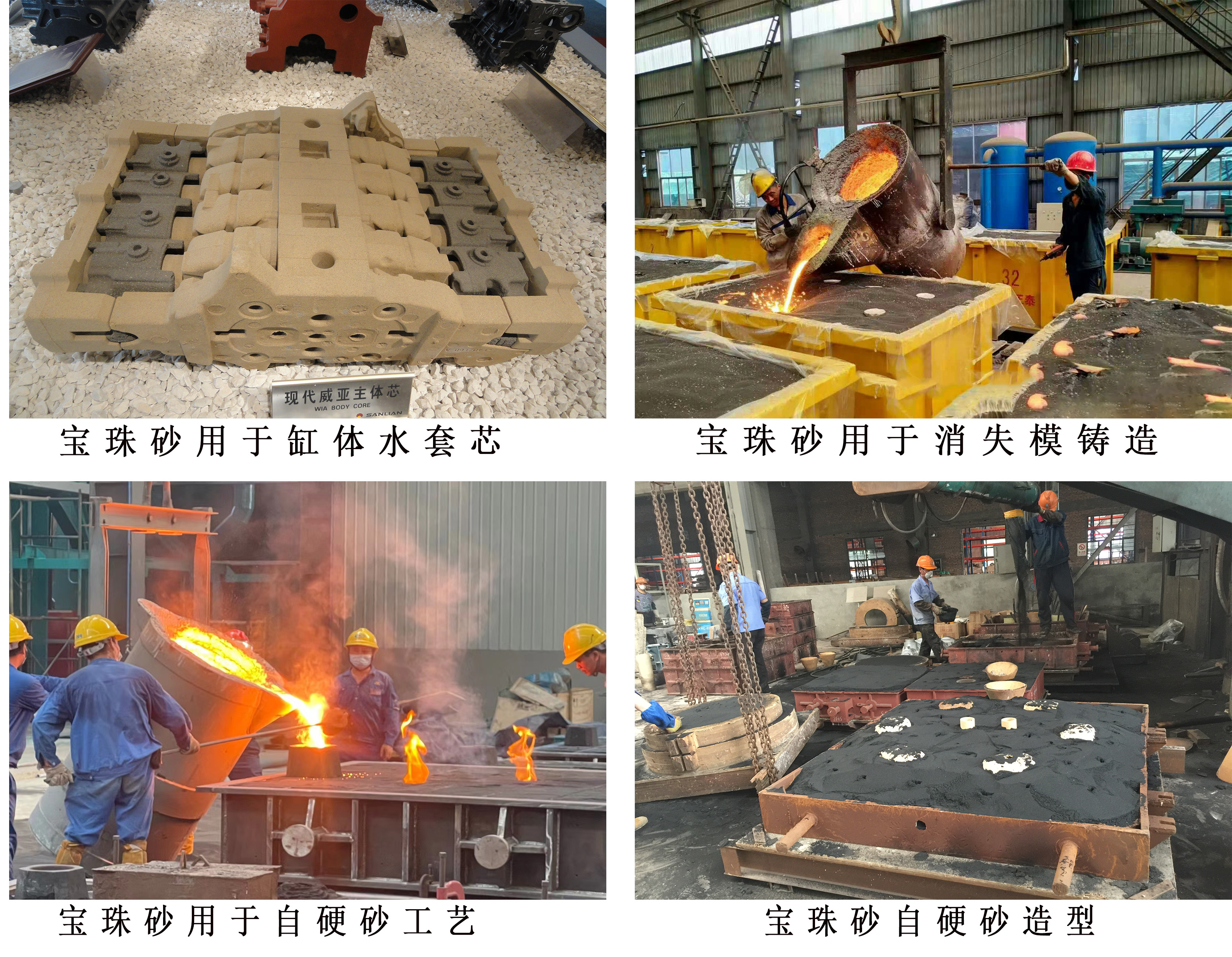

5）消失模铸造
利用宝珠砂的上述特性，用于消失模铸造，可使铸件的成品率上升，成本下降，劳动环境改善。实现复杂铸件的浇注。消失模铸造为干砂负压造型，许多铸件的内夹角部分、细长孔部分及复杂的内腔部分，砂子不容易（振动）充实，再加上耐火温度不够，很容易在这些部位产生烧结或铁包砂现象，从上述宝珠砂的特性可以看出，宝珠砂很容易地就解决了这些问题

扫二维码用手机看
